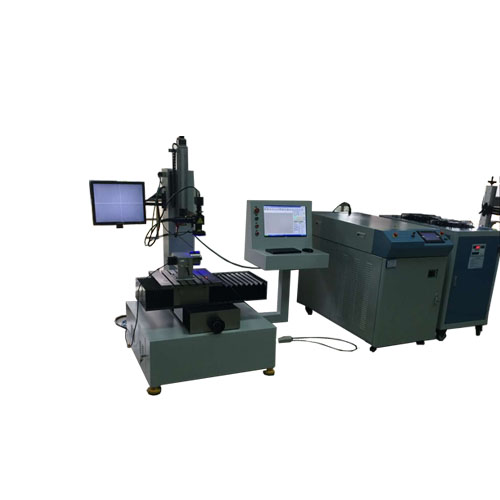

產品名稱：RF-4GH300四光纖激光焊接系統
產品詳情
RF-4GH300四光纖激光焊接系統
一．產品性能
1.什么是激光焊接？
激光焊接在激光材料加工應用中占有重要的地位，激光焊接主要用于焊接薄壁材料和低速焊接。
激光焊接屬于匙孔焊接（Keyhole Welding）,即：激光輻射到工件表面上，對材料進行微小區域的局部加熱，將材料熔化后形成特定的匙孔焊池，達到材料連接的目的。
2.激光焊接的特點
非接觸式加工，無應力、無噪聲，對環境無污染，屬于綠色加工方式。
激光能量密度高，熱作用區域小，工件不易變形，后續加工處理少或沒有。
可輕易實現點焊、疊焊、拼焊及連續焊等。
可與CNC、計算機結合，容易實現自動化焊接任意曲線。
可通過光纖傳輸進行大面積二維加工，或通過機械手進行三維焊接。
焊接速度快，高的深寬比，強度高。
焊縫質量好，外觀平整、美觀。
焊點無污染，焊縫強度和韌性至少相當于或強于母材。
3.焊接材料及應用行業
激光焊接可應用于焊接不銹鋼、鋁、銅、金、銀、鉻、鎳、鈦等多種金屬或合金，也可用于多種不同材料間的焊接，如：銅—黃銅，鈦—金，鈦—鉬，鎳—銅等。
激光焊接廣泛應用于IT產業、醫療設備、通訊設備、航天航空、機械制造、電池制造、電梯制造、工藝禮品、家用電器制造、工具加工、齒輪、汽車輪船制造、鐘表首飾、裝飾廣告等行業。
4.產品性能
（1）具有能量負反饋功能，排除因電網波動、氙燈老化、水溫變化等問題引起的激光能量不穩定現象，完成穩定的、高質量的焊接加工。
（2）具有任意波形控制功能，針對不同的焊接材料調用不同的波形來優化焊接效果。可設定32種不同的波形，焊接中途可切換波形，適應各種復雜焊接。
（3）采用光纖傳輸，可實現遠程焊接，方便與機械手、流水線等設備配合工作。經過光纖傳輸后的光斑更加均勻，焊點更加美觀。
（4）選用特定的光纖，可實現微小焊斑的焊接。
（5）激光光束質量好，轉化效率高，因而焊接速度快。
（6）支持時間分光和能量分光或這兩種分光方式的組合結構（可依客戶定制）。多路光纖輸出，最多4路光纖同時輸出加工，大大節省成本，提高焊接效率和減少設備占地空間。
（7）優良的分光系統使能量損失降到最低，確保每路光纖的激光能量幾乎相同。
（8）采用多種檢測保護措施，極大地避免了各種外界因素或人為誤操作可能引起的故障，使設備可以更加長期穩定地運行。
（9）觸摸屏輸入，友善的人機界面使得設置和操作更加容易。操作系統簡單易學，容易操作。
（10）多種輸入輸出信號非常容易實現本機器的自動化生產和流水線生產。
（11）通訊功能可以監測激光的所有數據。
5. 工作環境的要求
環境溫度：15-35°C，要求安裝空調。
環境濕度：40-80%，無結露，若濕度過大應安裝除濕機。
氣壓要求：86-106kpa。
地基振幅：〈50um。
振動加速度：<0.05g，應避免附近有大型沖壓機等機床設備。
電網波動：<±5%,供電電網電壓波動5%以上的地方，應加裝自動穩壓、穩流裝置。
設備附近應無強烈電磁信號干擾，避免周圍有無線電發射站或中繼站。
某些環境應采取安裝防靜電地板，設備外殼接地等靜電屏蔽措施。
設備工作場所應盡量保證無煙無塵無油。
二 技術參數
|
激
光
器 |
機型 |
PF—GH500 |
|
|
控制系統 |
能量負反饋 |
||
|
激光波長 |
1064nm |
||
|
最大平均功率 |
300W |
||
|
最大單脈沖能量 |
100J （脈沖寬度為15ms） |
||
|
最大峰值功率 |
8kW |
||
|
脈沖寬度 |
小于等于20ms |
||
|
重復頻率 |
小于等于100 Hz |
||
|
能量穩定性 |
±３％（頻率>6Hz）, ±1%（頻率<2Hz） |
||
|
能量分光 |
最多４路 |
||
|
時間分光 |
最多４路 |
||
|
光纖芯徑 |
600微米 |
||
|
指示光 |
紅色可見光 |
||
|
系
統 |
激光電源 |
電力需求 |
三相380V AC +10%,-15%,50/60Hz |
|
最大輸入電流 |
60Ａ |
||
|
最大功率 |
16kW |
||
|
開關電流容量 |
50Ａ |
||
|
工作環境溫度 |
15-35°C |
||
|
熱交換能力 |
8500W (860kcal/h) |
||
|
尺寸及重量 |
最大主機尺寸（長寬高） |
1450mm*700mm*1100mm |
|
|
冷水機尺寸（長寬高） |
800mm*580*1500mm |
||
|
工作臺尺寸（長寬高） |
N/A |
||
|
主機重量 |
大約300kg |
||
|
控
制
器 |
控
制
方
式 |
最大32種工作方式可設定并存儲，并通過 外部接口進行隨機切換 · 功率波形可設定 · 功率檢測 · 能量上下限設置 · 重復頻率設置 · 激光輸出數設置 |
|
|
顯示器 |
能量顯示(J)
平均功率顯示 (W)
峰值功率（kW） |
||
|
監控系統 |
選配CCD監控系統，實時觀察焊點質量 |
||
|
計數器 |
9位輸出激光總數計數 |
||
|
錯誤警報 |
所有錯誤報警都可顯示報警并可查詢 |
||
|
操作界面語言 |
中文 |
||
|
人機界面 |
觸摸屏顯示屏 |
||
